YE3超高效電機能效標準_參數_標準_價格_機座號

YE3超高效電機屬于全封閉自扇冷式三相異步電動機。效率指標符合GB 18613-2012《中小型三相異步電動機能效限定值及能效等級》中的“電動機節能評價值”中的2級效率的規定，其效率指標滿足IEC60034-30-2008 旋轉電機.第30部分:單速三相鼠籠式感應電動機的能效等級(IE編碼)標準的IE3級。  本系列電動機機座號范圍為80～355，功率等級和安裝尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2標準的規定。

YE3機座號63～355

YE3電機功 率0.12～375kW

YE3電機工作制 S1

YE3電機冷卻方式：IC411

YE3超高效電機能效等級：中國GB18613-2012  2級 （IEC 3級）

YE3超高效電機適用于：需要節能連續運行的一般使用場所。如風機、水泵等

YE3超高效電機特點：其外形美觀、高效節能(效率符合GB18613-2012中規定的2級能效)，F(xiàn)級絕緣，防護等級為IP55，電機噪聲低、振動小，運行可靠

YE3超高效電機產品特點

1. 電動機主接線盒位于機座的頂部，可以左右出線，滿足用戶不同出線方式的要求；

2.機座號160及以上電機，可以根據用戶需要提供定子測溫裝置、軸承測溫裝置、加熱器、不停機注排油裝置；

3.接線盒、機座、端蓋和風罩的外形美觀、樣式新穎，并且有利于降噪和通風；

4.電動機采用熱分級為155 F級絕緣系統，從而延長電機的使用壽命；

5.電動機工作制為S1，冷卻方式為IC411，外殼防護等級為IP55；

6.適用于各種應用場合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W為戶外防輕腐蝕；TH為濕熱；WTH為戶外濕熱；F1為戶內防

中等防腐；F2為戶內防強腐蝕；WF1為戶外防中等腐蝕；WF2為戶外防強腐蝕；

7.為了方便連接負載，在電動機軸伸端面均預留有C型中心孔；

8.優良的起動特性；

9.電動機的高質量保證了很高的運行可靠性；

10.高效、節能、安全、環保。

YE3系列電動機的效率平均比Y2系列電動機平均效率高出5%左右，YE3與Y2系列電動機中22kW～90kW效率的對比值，高出部分的效率所節約的電能費用，要遠遠超出所增加的費用。

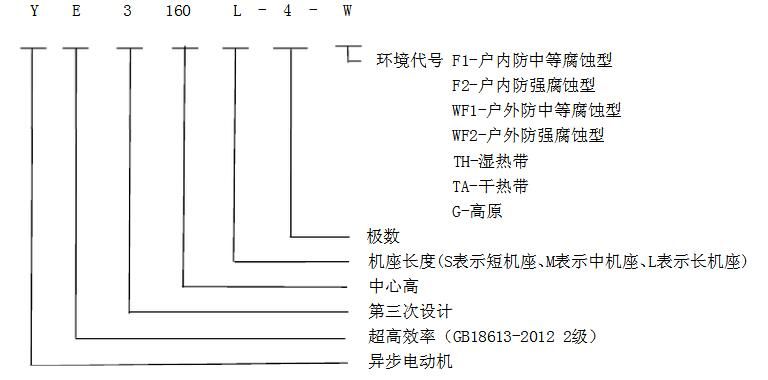

YE3超高效電機機型號的含義：

YE3超高效電機機型工作條件：

1.溫度：環境空氣溫度隨季節而變化，但最高+40℃，環境空氣最低溫度為-15℃；

2.海拔：不超過1000m；  注： 當環境空氣溫度、海拔與上述規定不同時按GB755規定；

3.濕度：最濕月月平均最高相對濕度為90%，同時該月月平均最低溫度不高于25℃（工廠）；

4.額定頻率：50Hz；

5.額定電壓：220V、230V、240V、380V、400V、415V、660V、690V、720V、220V/380V、230V/400V、240V/415V、380/660V、400V/690V、415V/720V。  注： 對頻率、電壓、環境空氣溫度、海拔等有特殊要求時，請在訂貨時提出

YE3超高效電機效率的提高：

1.降低了定子損耗

更高質量等級的鋼線

緊湊的端部設計

良好的槽滿率

優異的浸漆工藝

適當增加鐵芯長度（降低電流密度）

2.降低了風摩損耗

不降低冷卻效果的前提下，使用更小尺寸的風扇 ?

更高品質的軸承

更高等級的定轉子同心度，降低振動、摩擦

3.降低了雜散損耗

優化的電磁設計

更高要求的制造工藝措施

4.降低轉子鋁耗

優異的轉子壓鑄工藝

改進轉子絕緣

高壓沖模鑄鋁轉子

高的轉子動平衡要求

5.降低了鐵耗

選用高效的沖片，確保材質的低損耗、高磁感特性。

先進合理冊槽形設計

更薄的硅鋼片

訂貨時須注明YE3電機型號、極數、額定功率、額定電壓、額定頻率、安裝結構型式、防護等級、環境要求等。
